Cette platine est générique et n'est pas concu pour être spécifique au projet ATV box. Est décrit ci-desous les caractéristiques générique et les particularités de configuration au projet ATV box. Pour une autre utilisation (Balise, relais...) les entrées/sorties peuvent être réaffectées et le logiciel doit être adapté.
Elément central de l'installation dans le design initial, cette carte devait piloter l'ensemble du système. Malheureusement lors de l'avancée du projet, le microcontroleur choisi (pic18f) n'était pas suffisant pour les besoins de calcul (sinus, nombre flottant) ainsi que pour les besoins en mémoire pour les nombreux textes et menus. Ne souhaitant pas refaire une nouvelle carte ainsi que tout le code déjà écrit pour cette plateforme, il a été choisi d'ajouter une carte CPU plus performante mais de laisser le contrôle des éléments de bas niveau à cette carte de gestion. Pour d'autres besoins plus simple, cette carte est autonome et suffit amplement. Cette carte gère :

• Les 4 OSDs.
• L'horloge RTC.
• Le décodage de la télécommande RC5.
• Le pilotage des matrices audio et vidéo.
• Les PLLs des émetteurs et récepteurs.
• La carte de sortie relais.

L'architecture de la carte s'articule autour d'un PIC18F2585. La programmation de celui-ci est réalisé en C, a l'exception de quelques fonctions de bas niveau qui sont en assembleur. Le compilateur utilisé est un logiciel libre : SDCC. La liaison série du microcontroleur sert à la communication avec la carte CPU. Bien entendu, pour une utilisation autonome, le port série peut être affecté à d'autres applications. Un incrustateur de texte de type MAX7456 est intégré à la carte, cependant il est possible d'adjoindre 3 circuits supplémentaires par l'intermédiaire d'une carte fille. Les signaux SPI d'horloges et de données sont multipléxé pour les 4 OSDs, cependant les signaux de validation des circuits et de synchronisation vertical sont indépendants et reliés à des entrées individuelles du microcontroleur. Un bus I²C est présent pour le pilotage des périphériques interne et externe à la carte. C'est à dire :

• Une EEPROM série dont l'emplacement est prévu mais n'est pas utilisée pour cette application.
• Une horloge RTC de type DS3232 intégrant un oscillateur de précision avec compensation de température. Le circuit possède également quelques octets de RAM bénéficiant de l'alimentation de sauvegarde. Une pile au Lithium assure l'alimentation de secours. Le circuit étant en cms, il est monté coté soudure.
• Les cartes externes de commutation audio et vidéo
• La carte relais

Les PLL des modules Comtech sont également en I²C mais pour éviter les conflits d'adresses, les bus sont indépendants et séparés. Le décodage de la télécommande infrarouge est géré logicielement par le microcontroleur. Les signaux de type RC5 sont traités en assembleur par une routine d'interruption. La réception est faite par un module standard ayant un filtre de 36KHz. L'alimentation de la carte utilise exclusivement du +5V, l'emplacement pour un régulateur est proposé. Les incrustateurs de texte étant assez gourmand en courant, lors de l'utilisation de la carte fille avec 3 OSD supplémentaire, la régulation devra être obligatoirement externe (par exemple avec la carte alimentation décrite précédemment).

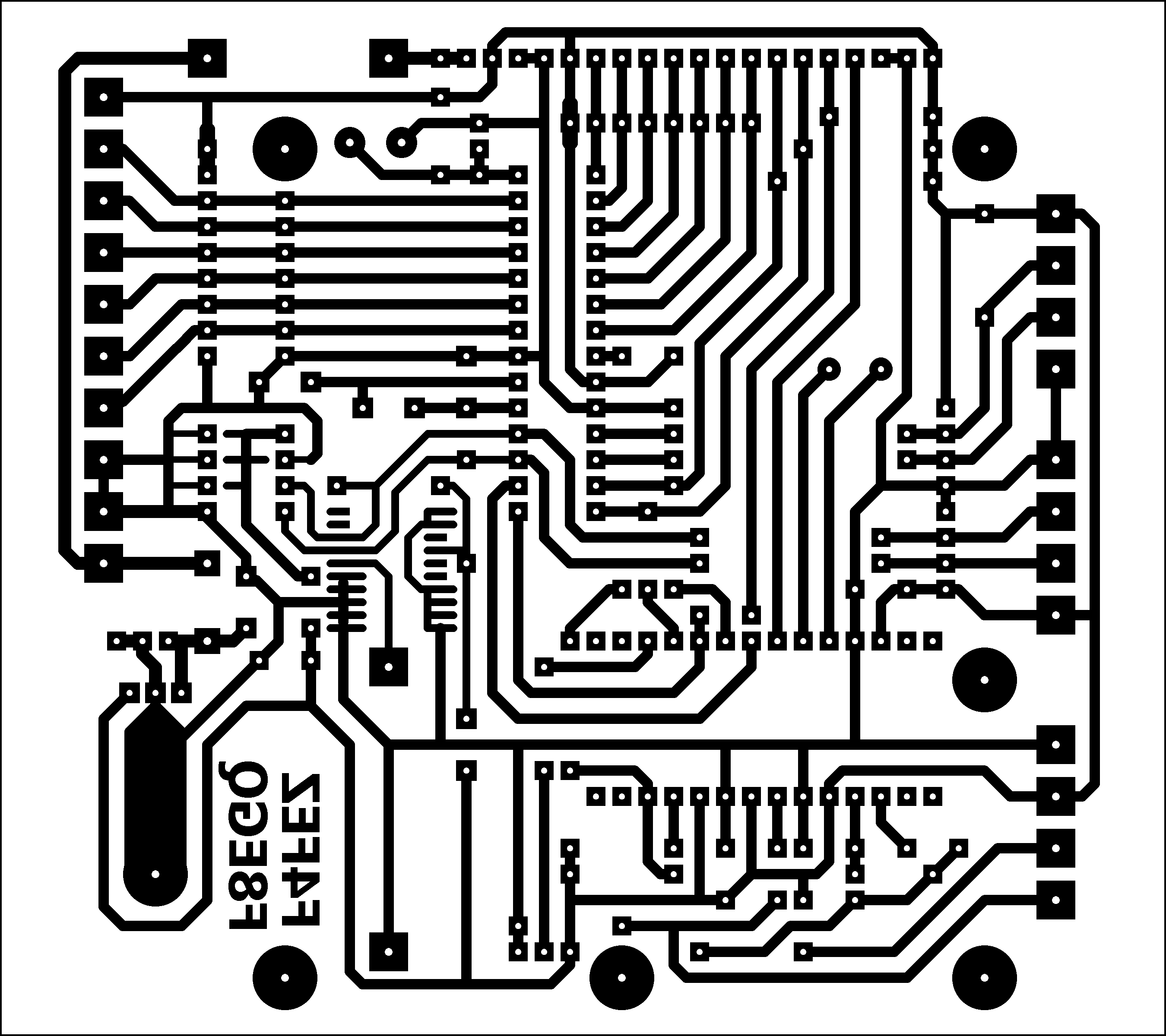

Rendons à César ce qui est à César : cette platine fut déssinée et réalisée par F8EGQ.

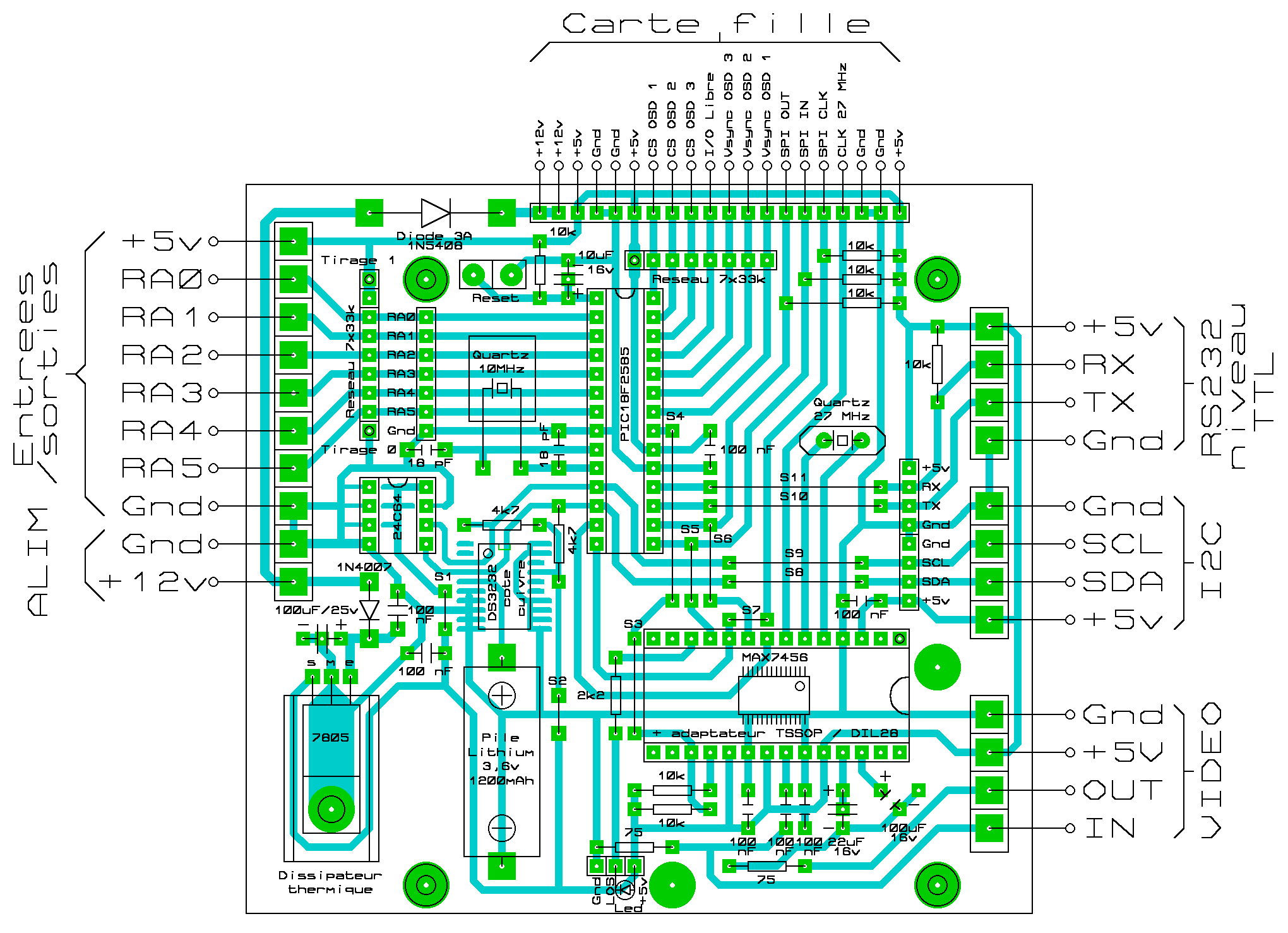

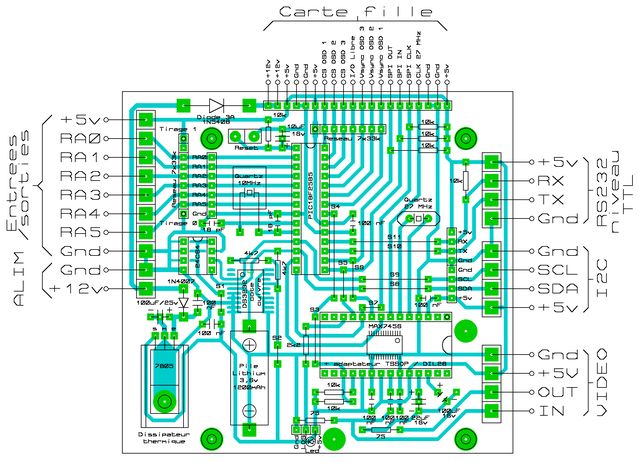

Désignation	Valeur
R1, R2, R3, R8, R9, R10, R11	10KΩ
R4, R5	4.7KΩ
R6, R7	75Ω
R14	2.2KΩ
R12, R13	Réseau 7 x 3KΩ
C1, C2, C3, C4, C5, C6, C7	100nF
C8, C9	18pF
C10	10µF 16V
C11	100µF 25V
C11	100µF 16V
C11	22µF 16V
D1	1N5408
D2	1N4007
IC1	PIC 18F2585
IC2	MAX7456 *
IC3	24c64 (non monté)
IC4	DS3232
IC5	LM7805
X1	Quartz 10MHz
X2	Quartz 27MHz (Fondamental)
Bat1	Pile Lithium 3.6V

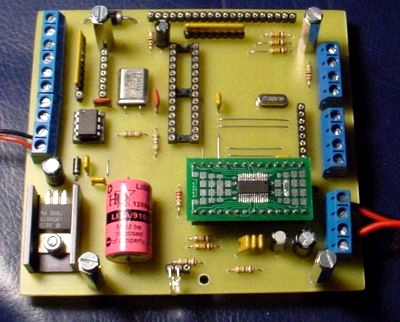

(*) Il est a noter que les incrustateurs de texte MAX7456 sont montés sur un adaptateur TSSOP/DIL pour plus de simplicité de fabrication. Ces supports on été commandés à l'étrangé sur un site d'enchère en ligne.

Le récepteur infrarouge de type 36KHz doit être connecté à l'entrée RB4 de la carte.

La partie logiciel est encore en cours de développement et sera disponible ultérieurement.

Cette carte fille donne la possibilité d'adjoinde 3 MAX7456 supplémentaire, ce qui permet d'affecter un incrustateur de texte pour chacune des sorties de la carte de commutation video. Cette platine vient ce superposer à la carte mère L'alimentation +5V doit être externe. Le régulateur intégré à la carte mère ne permet pas l'alimention de 4 MAX7456. Il doit donc ne pas être monté ! Lors de l'utilisation de la carte fille, le récepteur infrarouge doit être connecté de préférence à celle-ci. Contrairement à la carte mère, l'électronique de filtrage de l'alimenation est prévu
Cette carte n'est pas encore réalisé et sera décrite prochainement
